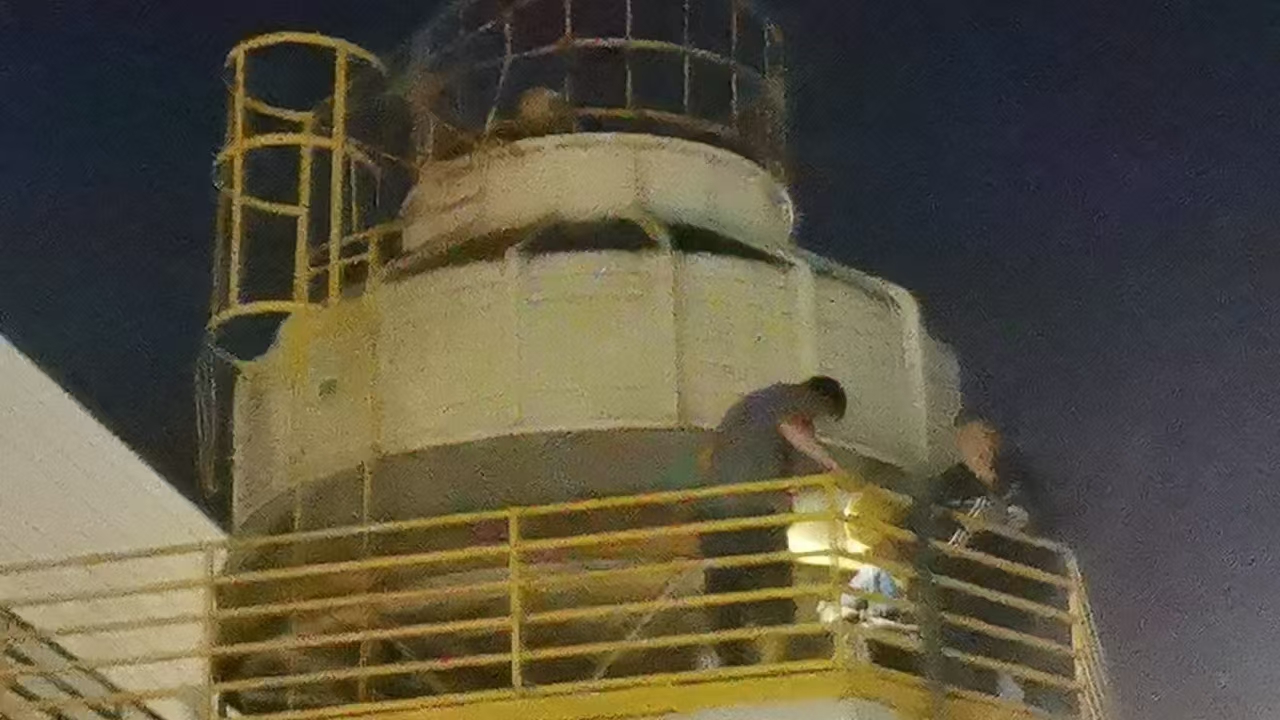

圆形玻璃钢冷却塔核心维修内容
维修前检测与评估
结构完整性检查
使用超声波测厚仪检测塔体玻璃钢层厚度（标准值≥4mm），对露筋区域进行碳化深度测定
检查配水系统：旋转布水器转速应≥15r/min，喷头覆盖率需达90%以上
性能参数测试
进出水温差应≥5℃，风机电流波动≤额定值15%
飘水率控制：采用新型收水器后需≤循环水量的0.01%
二、核心维修内容
（一）玻璃钢塔体修复
裂缝修补工艺
基面处理：打磨至露出玻璃纤维层（拉拔强度≥1.5MPa）
分层修复：环氧树脂底漆→玻璃纤维布增强（0.4mm无碱布）→聚氨酯面漆（耐候型）
防腐强化措施
沿海地区需增加富锌底漆+氟碳面漆组合防腐层
电火花检测：每道工序后执行（检测电压5kV/mm）
（二）功能系统维修
水循环系统
填料更换：推荐斜波填料（片距30mm，比表面积250m²/m³）
布水器升级：304不锈钢旋转喷头（流量误差≤5%）
风机系统
动平衡校正：残余不平衡量≤2.5g·mm/kg（ISO1940标准）
传动优化：永磁同步电机+变频控制（调节范围30-50Hz）
长效维护建议：
每月清理填料生物黏泥（控制≤3mg/cm²）
每年汛期前检查塔体螺栓紧固度（扭矩值按厂家标准）
